在现代计算机与电子信息技术的核心中，逻辑电路扮演着至关重要的角色。无论是中央处理器（CPU）、存储控制器，还是嵌入式系统，几乎所有电子设备的决策与判断都依赖于逻辑门的运算。逻辑门（Logic Gate）是数字电路中最基本的单元，用于对输入信号执行布尔逻辑运算，例如“与（AND）”、“或（OR）”和“非（NOT）”。这些逻辑运算是计算机实现二进制数据处理的基础。
然而，在传统的电路教学中，逻辑门的运行过程往往通过符号、真值表或仿真软件进行演示。对于初学者而言，这种抽象的符号逻辑很难与现实中的电流流向、元件导通状态建立直观联系，因而理解上存在较大障碍。
一次偶然的机会，我在老师办公室看到高年级学长正在接受关于逻辑电路的辅导。他们讨论的问题激起了我浓厚的兴趣。虽然我通过学习掌握了逻辑门的基本理论，但始终觉得仅凭图纸和符号难以真正“看到”逻辑运算是如何发生的。于是，一个想法在我脑中萌生——设计一个能够直观展示逻辑门工作原理的物理装置，让抽象的逻辑运算具象化、可观察化。
在科学老师刘老师的指导下，我正式启动了“可视化逻辑门”项目的设计与实现。期间，我在学校科技社团中学习了 CAD 绘图、激光切割、基础电子电路焊接与调试 等技能，这为我将构想转化为实体模型提供了坚实的技术支持。
（一）设计思路（结构组成）
为了将脑海中的构思具体化，我首先使用CAD软件绘制了整体结构图，并在纸上手绘了逻辑电路图。与门、或门、非门电路的逻辑关系虽然看似简单，但在实际设计中需要兼顾电路连线、元件布局与操作便捷性。借助CAD强大的绘图功能，我能够精准地呈现每一个细节，从电路连接到外壳尺寸都进行了仔细的测量与标注，确保装置在功能和外观上都具有合理性与美观性。
装置主要由以下几个部分组成：
按键输入模块：用于模拟逻辑门的输入信号，通过按键控制输入的“0”和“1”。逻辑门电路模块：通过合理连接电阻、导线等元件，实现AND（与）、OR（或）等逻辑运算。LED显示模块：作为输出端，当逻辑条件满足时LED灯会点亮，使逻辑关系一目了然。电源模块：采用纽扣电池供电，结构紧凑、能耗低，便于携带与展示。
整个设计在简洁中体现功能性，不仅能直观展示逻辑门原理，也为后续的制作与改进提供了清晰的设计蓝图。
（二）方案及改进
为了将构想具体化，我首先利用AutoCAD软件绘制了装置的三维结构图与逻辑电路原理图。设计中我注重将逻辑关系、结构合理性与可操作性相结合，使装置既具备教学演示功能，又具有工程美感。
（1）整体结构设计
整个装置主要由以下四个模块组成：
按键输入模块，模拟逻辑门的输入信号。采用两个独立按键开关（代表输入A和输入B），分别对应逻辑信号“0”和“1”。
工作原理：按键接通时形成闭合电路，输入端获得高电平（逻辑1）；未按下时保持低电平（逻辑0）。
逻辑运算模块，实现AND、OR、NOT等基本逻辑功能。通过电阻、电晶体（或二极管）组合实现逻辑判断。
科学原理说明：AND门：采用两个串联的开关或晶体管，当且仅当两个输入端均为高电平时，电流才能通过，输出高电平。OR门：采用两个并联的开关或二极管，当任一输入端为高电平时，电流即可导通。NOT门：使用单个晶体管反相电路或继电器控制，使输入信号逻辑翻转。
LED显示模块，作为逻辑输出端的可视化载体。当逻辑输出为1时，LED获得足够的正向电流发光;当输出为0时，电流被阻断，LED熄灭。
电源模块
选型：使用3V纽扣电池（CR2032）。体积小、功耗低、便于携带。
通过以上模块化设计，我实现了一个结构简洁、功能明晰、操作直观的可视化逻辑门模型。
整体结构简单明了，能够实现基本的逻辑门运算功能。

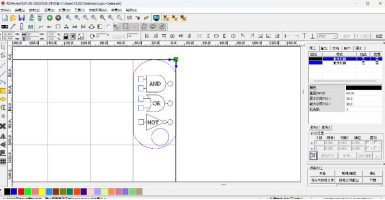

上图为我的激光切割软件图纸。然而，在实际测试过程中，我发现了一些影响装置使用体验的问题。最明显的是按键的尺寸不匹配，导致按键安装不牢固、触感不佳，既影响了操作的灵敏度，也使外观显得不够整洁。此外，初版中使用的LED灯尺寸较小，发光亮度有限，在强光环境下难以清晰区分逻辑输出状态。
针对这些问题，我在刘老师的指导下进行了细致的分析与改进，推出了第二版设计。
调整按键尺寸：重新测量电路板孔径，选用了更适配的微型按键，使操作更加稳定顺畅。
更换LED规格：采用亮度更高、体积更大的LED灯，使输出信号更加醒目，提升了可视化效果。
优化电路布局：在重新焊接时，调整了导线走向，使电路更整洁、干扰更少。
经过改进后的版本在结构和功能上都有显著提升，电路运行稳定，逻辑门的运算结果能够清晰直观地展示，整体设计更具实用性与展示性，同时我也设计了一个3mm高度的挡板，可以更好的容纳电路。我参考了BOXES.py的相关盒子，最后简单对CAD图纸进行修改。
（三）测试结果
在完成第二版装置的制作后，我对可视化逻辑门进行了多次测试。测试过程中，我分别模拟了与门（AND）、或门（OR）和非门（NOT）的逻辑运算，通过按下不同的输入按键组合，观察LED灯的亮灭情况。例如，在与门模式下，只有当两个输入按键同时按下时，LED灯才会点亮；在或门模式下，只要任意一个按键被按下，LED灯就会发光；而在非门模式下，当输入为“0”时，LED灯亮起，当输入为“1”时则熄灭。测试结果均与逻辑门真值表的规律完全一致。
此外，装置在多次反复操作中表现稳定，LED反应灵敏、亮度均匀，电路无明显发热或接触不良现象，整体运行良好。通过这些实验验证，我不仅成功实现了逻辑门的可视化展示，也加深了对逻辑电路工作机制的理解。这一成果为我后续进一步探索组合逻辑电路与可编程逻辑设计打下了良好基础。
三、创新点
本项目最大的创新在于将抽象的逻辑门原理以可视化的方式呈现出来，让原本枯燥的逻辑运算变得直观、生动。通过LED灯的亮灭状态来表示电路输出结果，使学习者能够一目了然地理解“与”“或”“非”等逻辑关系，这种直观展示方式极大地提升了学习的趣味性和理解深度。
在设计过程中，我不仅运用了CAD绘图和电子制作的知识，还结合了激光切割的结构设计思路，实现了外观与功能的有机结合。这种跨学科融合体现了科学探究与工程设计思维的结合，是我在学习过程中的一次重要突破。
同时，在项目的各个阶段，我都得到了科学老师刘老师的悉心指导。从电路构思到结构优化，老师给予了我宝贵的建议与支持，使我能够顺利完成从构想到实物的转化。通过本次实践，我的动手能力、工程思维与问题分析能力都得到了显著提升，也更加坚定了我今后继续探索科技创新的信心。
